NEU: LASERVERMESSUNG 4.0

Messung der beiden Geradheiten, vertikal und horizontal, sowie der drei Winkelabweichungen Nicken, Gieren, Rollen sowie Positionsgenauigkeit werden zeitgleich durchgeführt!

Aufgrund der immer höheren Toleranzanforderungen an Komponenten müssen Hersteller nun alle Fehlerquellen der Werkzeugmaschinen, auf denen die Werkstücke hergestellt werden, berücksichtigen, d. h. sowohl Winkelabweichungen als auch Positions- und Geradheitsabweichungen.

Wir verfügen über das einzigartige XM-60 Multiachsen-Lasersystem von Renishaw kombiniert mit dem Rotory XR20-W für die Rundachsen sowie der XC-80 Umweltkompensationseinheit zur Korrektur von Umgebungsbedingungen um genaueste Meßergebnisse zu garantieren. Um so Ihre Maschinengenauigkeit zu ermitteln und gegebenenfalls. zu kompensieren.

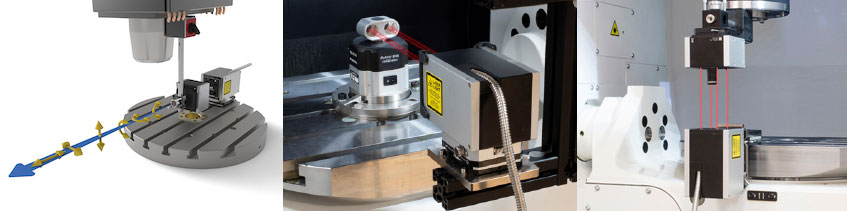

Jetzt bei LINEARTEC: Laservermessung mit dem Renishaw XM-60

Unsere Dienstleistung:

Vermessen Ihrer einzelnen Linear sowie Rundachsen
Fehleraufnahme (Nicken, Rollen, Gieren, Geradheit in horizontal- Richtung und vertikal- Richtung , Positionsgenauigkeit linear in einer Messung)
Erstellung der Kompensationswerte und deren Interpretation, sowie die sofortige vor Ort Kompensation der Meßsystemfehlerkompensation sowie der Erstellung von Geradheitskomensationen.
Kompensation der Fehler mittels der Messwerte in der Maschinensteuerung
Kontrollmessung
Dokumentation und Auswertung der Fehler nach ISO230-2(2014), VDI3441 und weitere

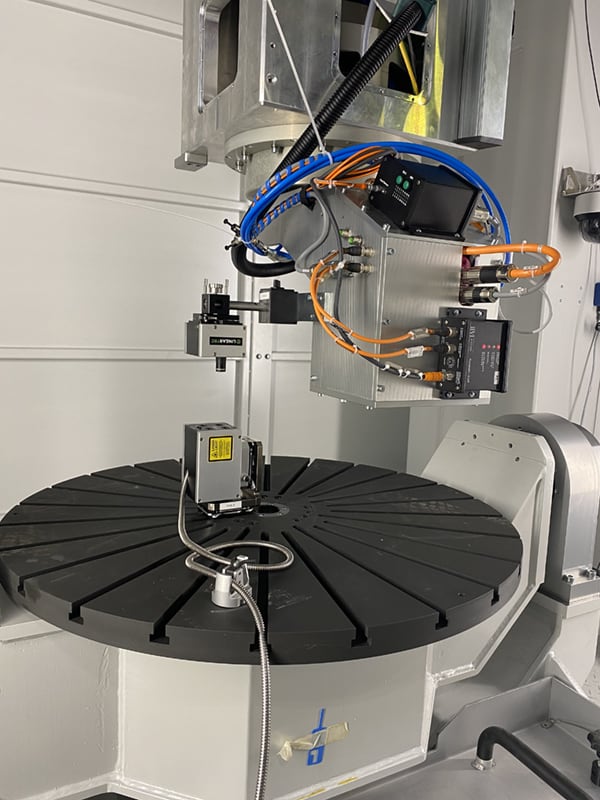

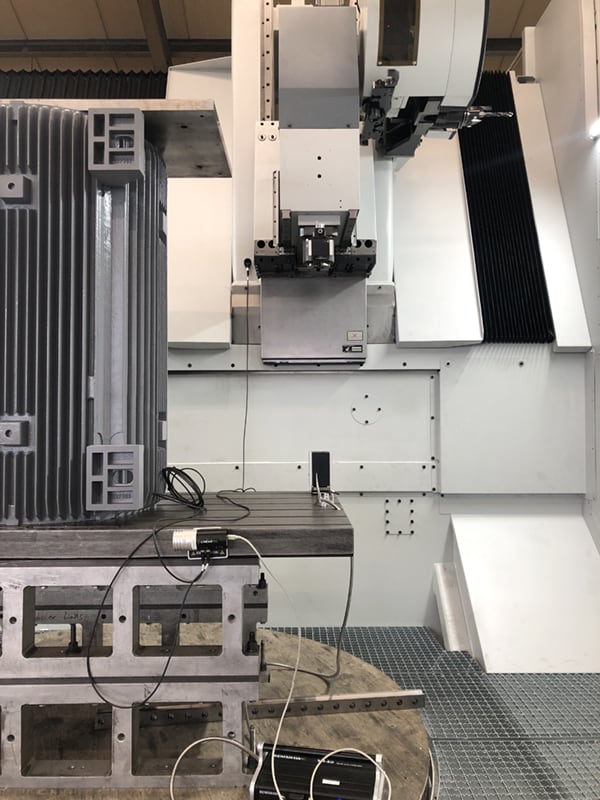

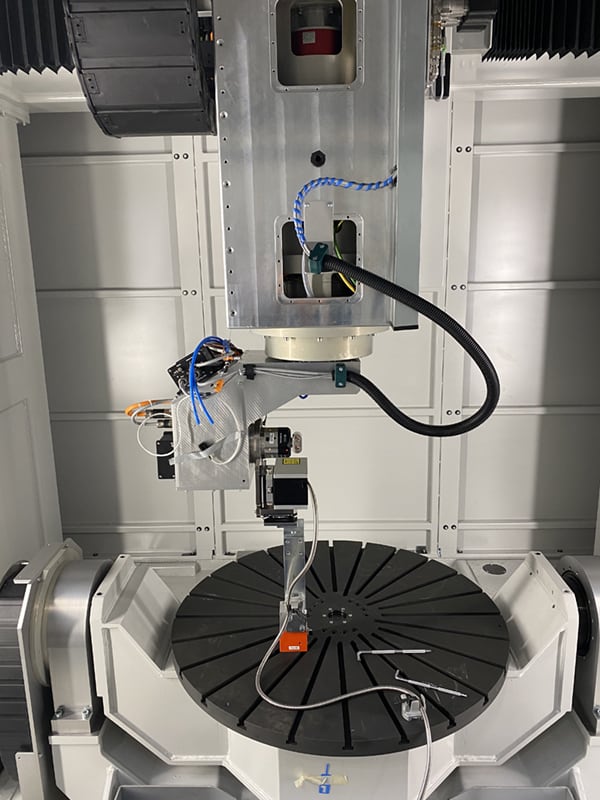

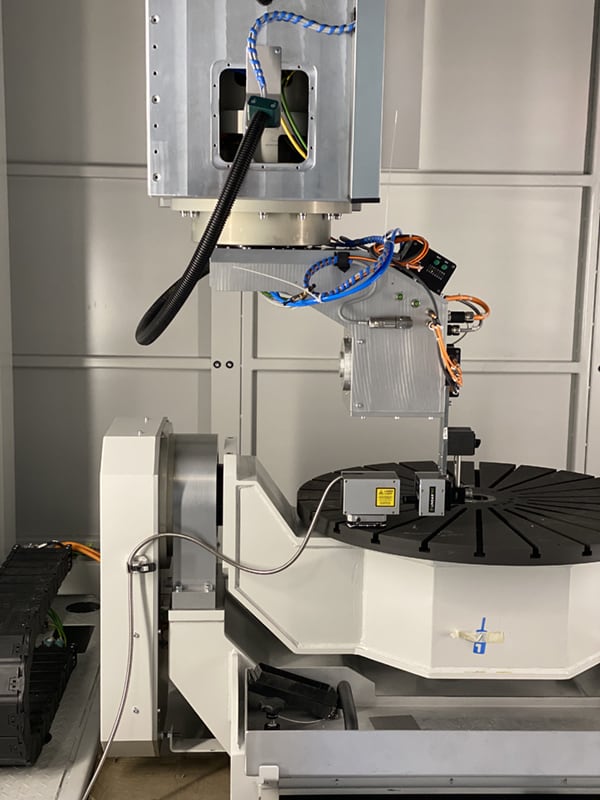

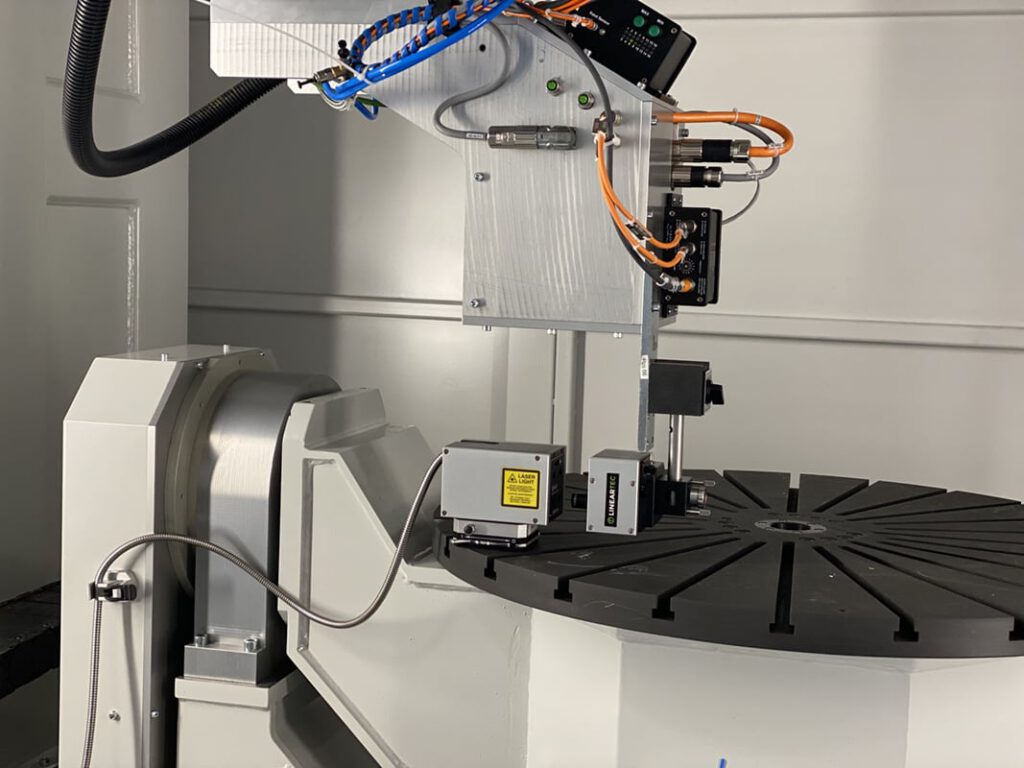

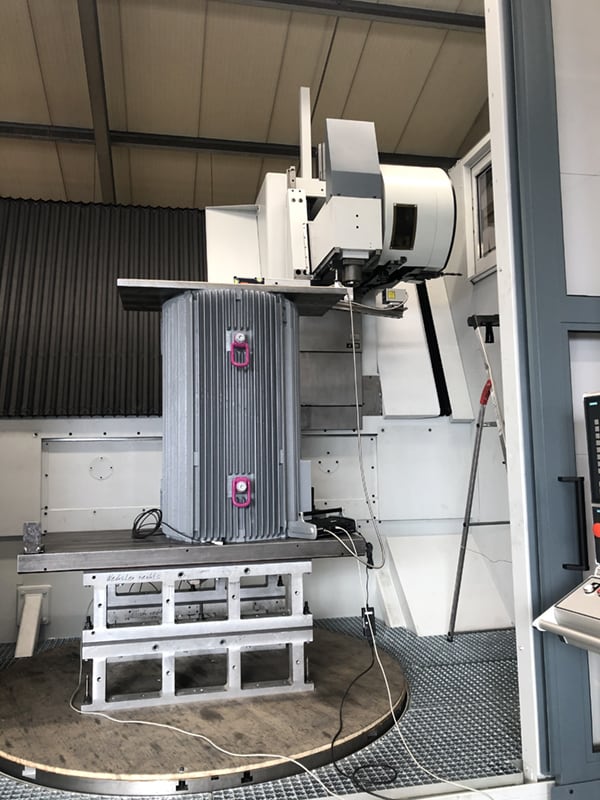

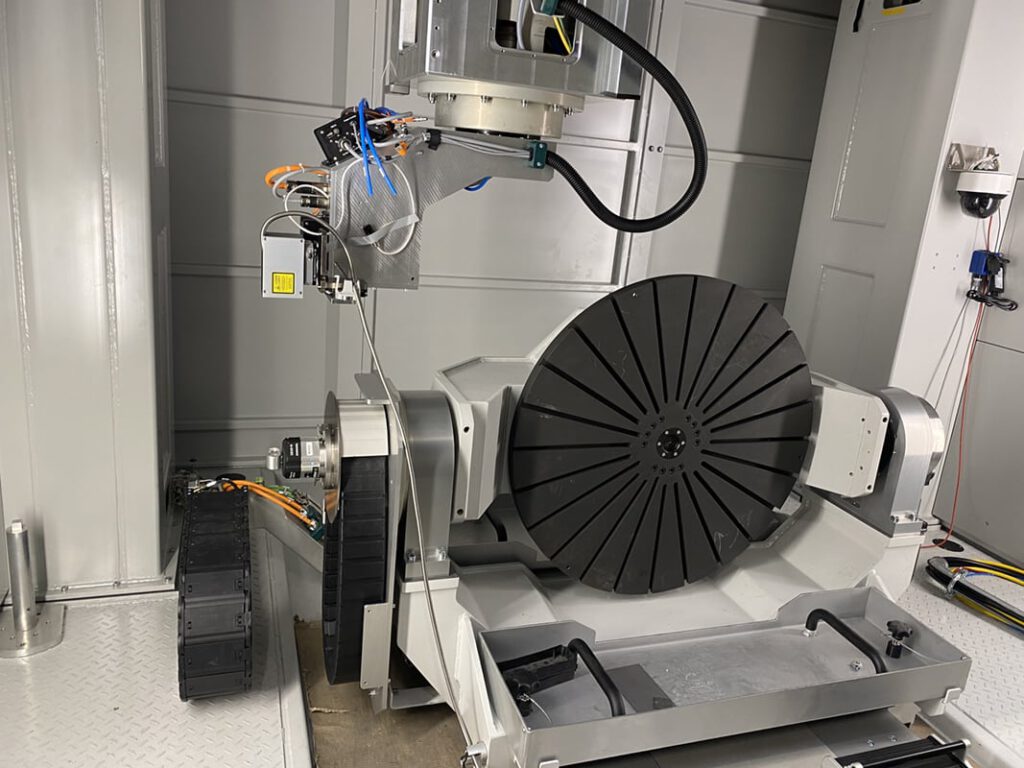

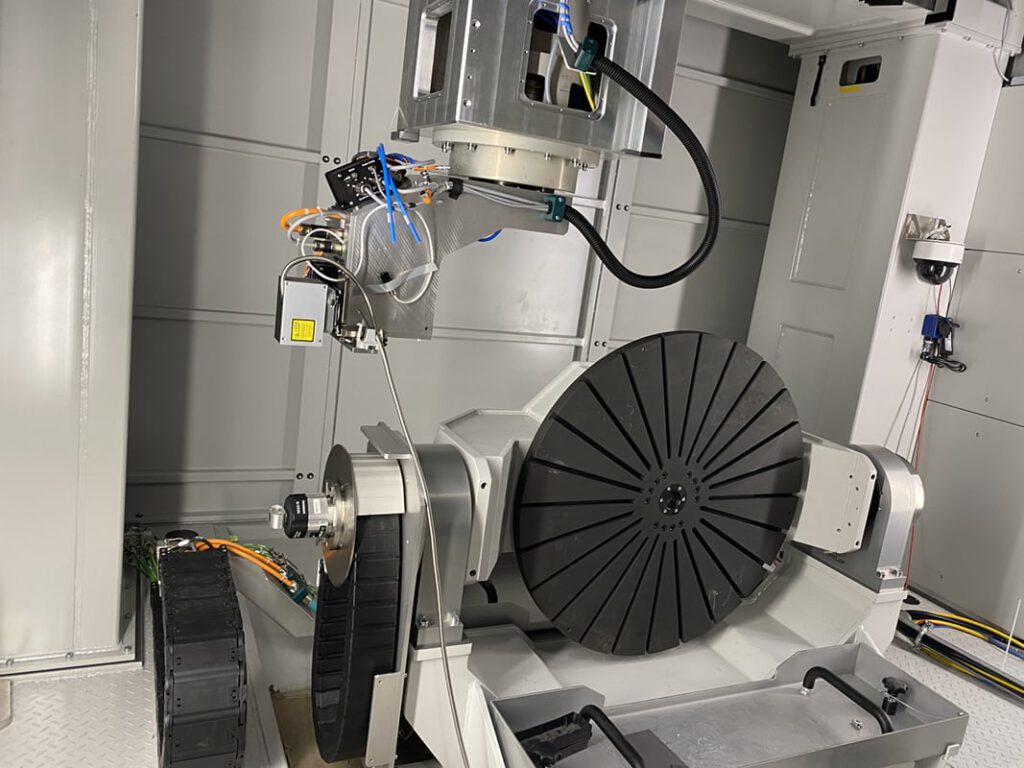

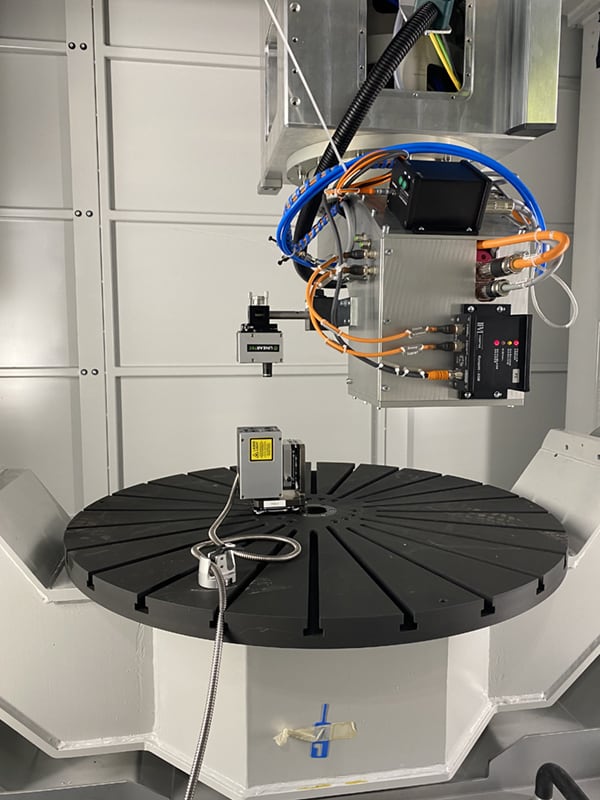

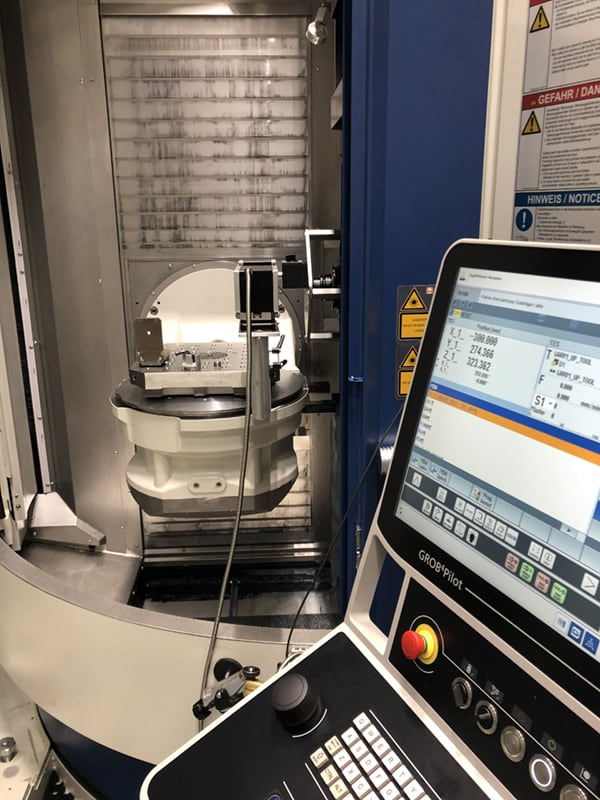

Laser XM60 im Einsatz

Renishaw XM-60 ist ein Laser-Messsystem, das sechs Freiheitsgrade messen kann:

entlang einer Linearachse
in jeder Orientierung
mit nur einer Aufspannung

Die gemessenen Fehler:

Lineare Positionierung der Achse
Winkeldrehung in der vertikalen Ebene (Nickwinkel)
Winkeldrehung in der horizontalen Ebene (Gierwinkel)
Geradheitsabweichung in der vertikalen Ebene
Geradheitsabweichung in der horizontalen Ebene
Rollwinkel um die lineare Verfahrachse

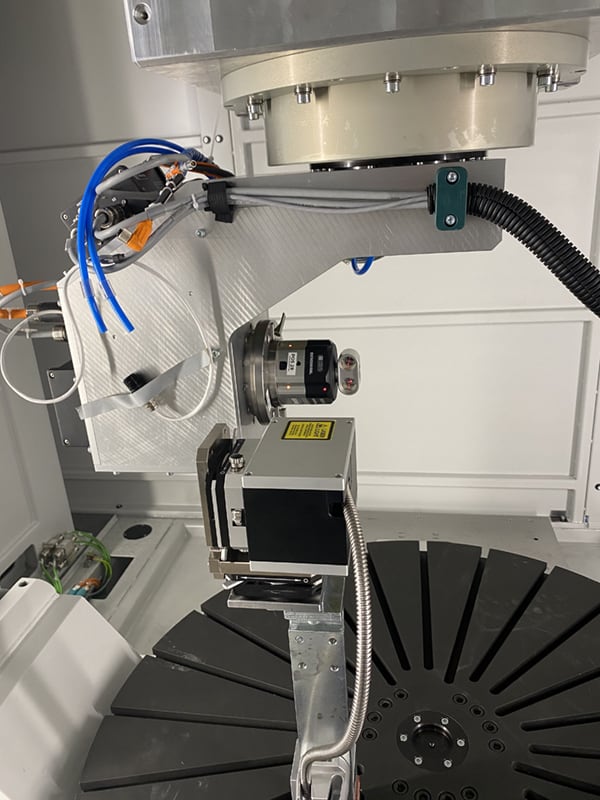

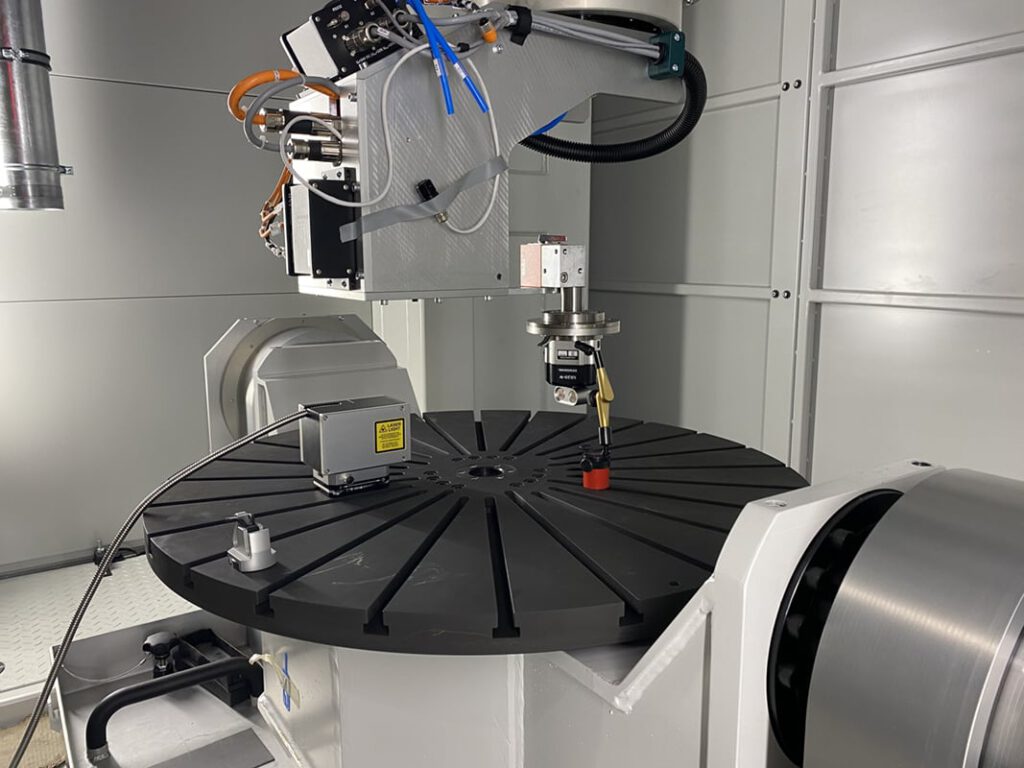

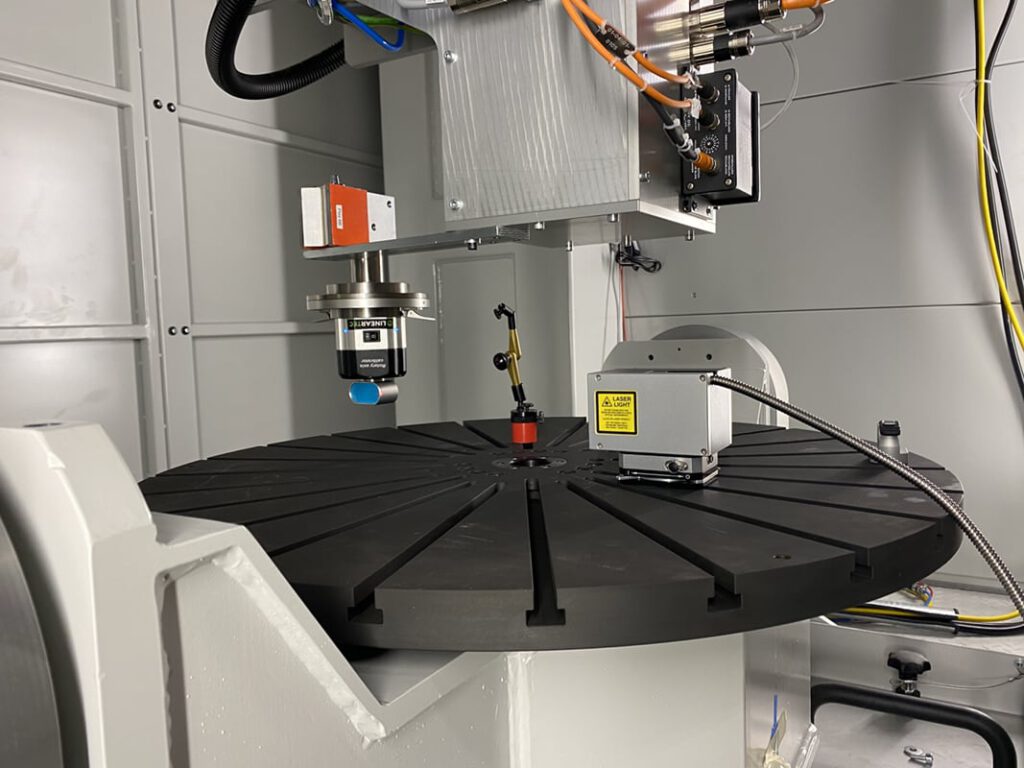

Zuzsätzlich ermöglicht uns das Drehwinkelmeßsystem XR20W auch Ihre Rundachsen zu vermessen und zu beurteilen.

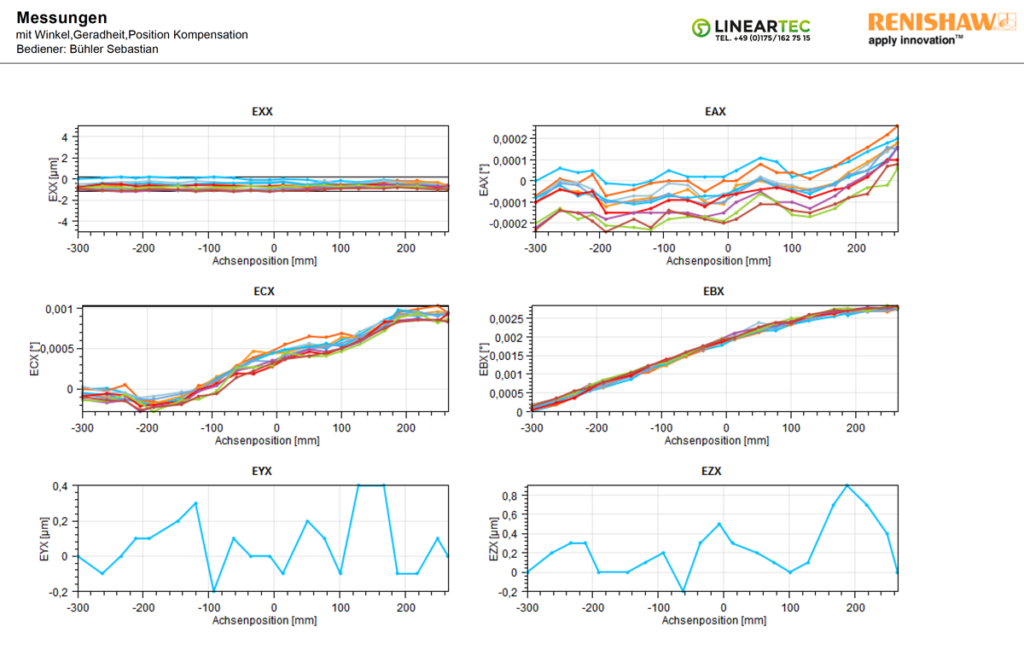

Ergebnisse der Laservermessung

Vorteile und Merkmale

Eine Messmethode, das Abweichungen in sechs Freiheitsgraden an linearen Achsen synchron mit nur einer Einstellung messen kann. Es bietet leistungsfähige Diagnosefunktionen, die alle Geometrieabweichungen in der Achse mit nur einer einzigen Aufnahme erfassen.

Für Werkzeugmaschinen, die mit volumetrischer Kompensation arbeiten, bietet das XM-60 eine schnelle und präzise Methode zur Befüllung von Daten. Alle Messungen werden optisch aufgenommen, d. h. beliebige Ausrichtungen sind möglich. Wir sind der weltweit einzige externer Dienstleister der über dieses Messverfahren verfügt. Somit können Sie Ihre Maschine von einem neutralen Dienstleister vermessen und kalibrieren lassen.
